# 微软自研芯片 Maia 300 发布,大厂造芯到底图什么

10 月 12 日这一天,AI 算力圈挺热闹。

微软正式发布了 Maia 300 人工智能芯片。同一天,AMD 也端出了一套面向「代理式 AI」的机架方案 Helion。两家公司,一个在造自研芯片,一个在做开放机架。看着是两件事,指向的却是同一个问题:AI 算力这盘棋,正在从「买谁的卡」变成「怎么搭自己的台」。

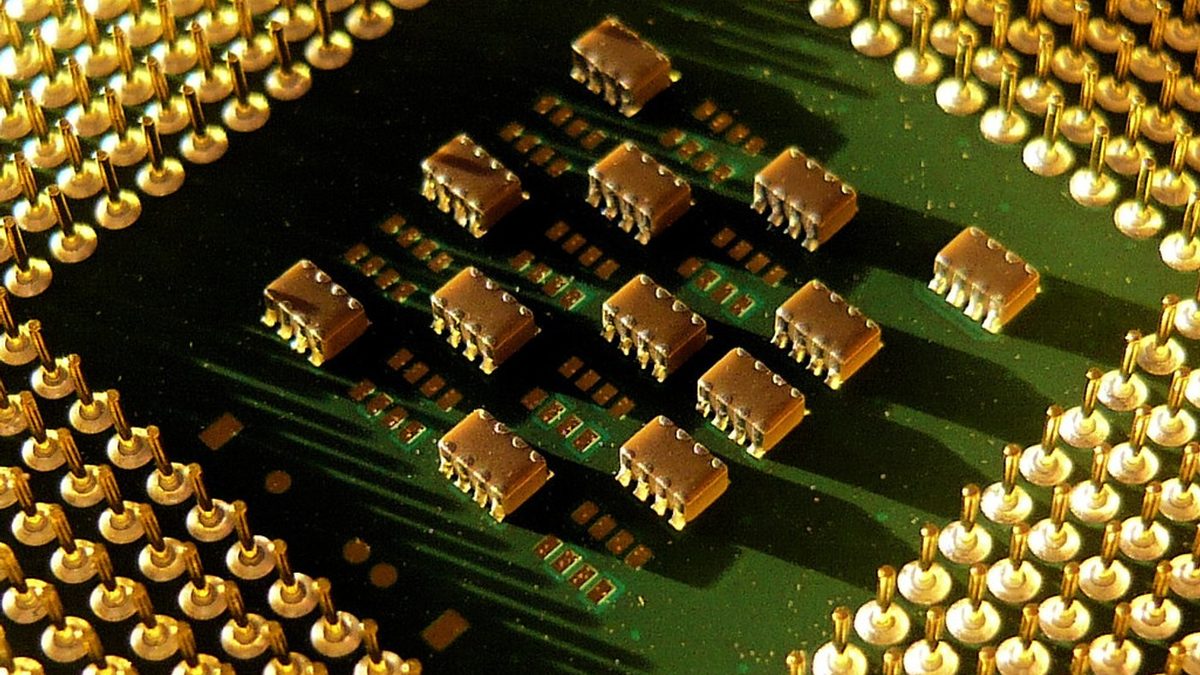

芯片表面金色的触点阵列
芯片表面金色的触点阵列

Maia 300 是什么水平

先看参数。

Maia 300 配备 288GB HBM4 内存,带宽 18TB/s,FP4 算力可达 13.8 PFLOPS,基于台积电 N2P 制程打造,计划 2027 年部署。

这一串数字,拆开看更有意思。

HBM 是专门给 AI 芯片配的高速内存,HBM4 是它的第四代。容量 288GB、带宽 18TB/s,意味着它能同时「装下」并「喂饱」更大的模型,这类配置,更适合对内存要求高的 AI 推理任务。FP4、FP8 是算力的精度单位,Maia 300 的 FP4 算力是 13.8 PFLOPS,FP8 是 6.9 PFLOPS。用更低的精度换更高的吞吐,是这一代 AI 芯片的通用打法。

功耗上,Maia 300 的 SoC 额定值 950W,明显高于上一代 Maia 200 的 750W。算力涨了,电也得跟着多给。

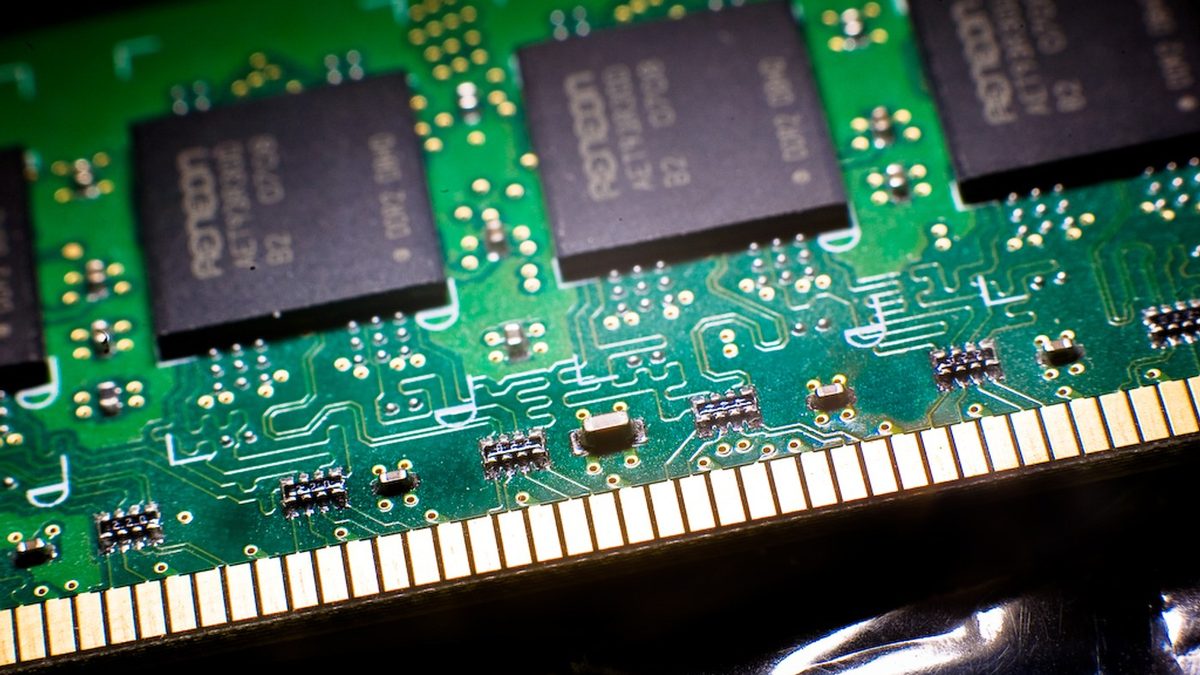

一根内存条的特写
一根内存条的特写

一堆芯片,怎么连起来

单颗再强,也得能组队。

Maia 300 采用多芯粒设计:主要计算部分用台积电 N2P 2 纳米制程,另外集成了独立的内存芯粒和 I/O 芯粒。在扩展上,它的双向互连带宽达到 3.2TB/s,用的是基于以太网的双层网络架构。落到机架上,单个机架可容纳 96 颗 Maia 300,最多能组成一个包含 12000 颗加速器的集群。

【个人看法】微软选以太网而不是更专有的互联方案,这个方向值得留意。它对整个数据中心生态更友好,也更容易规模化。

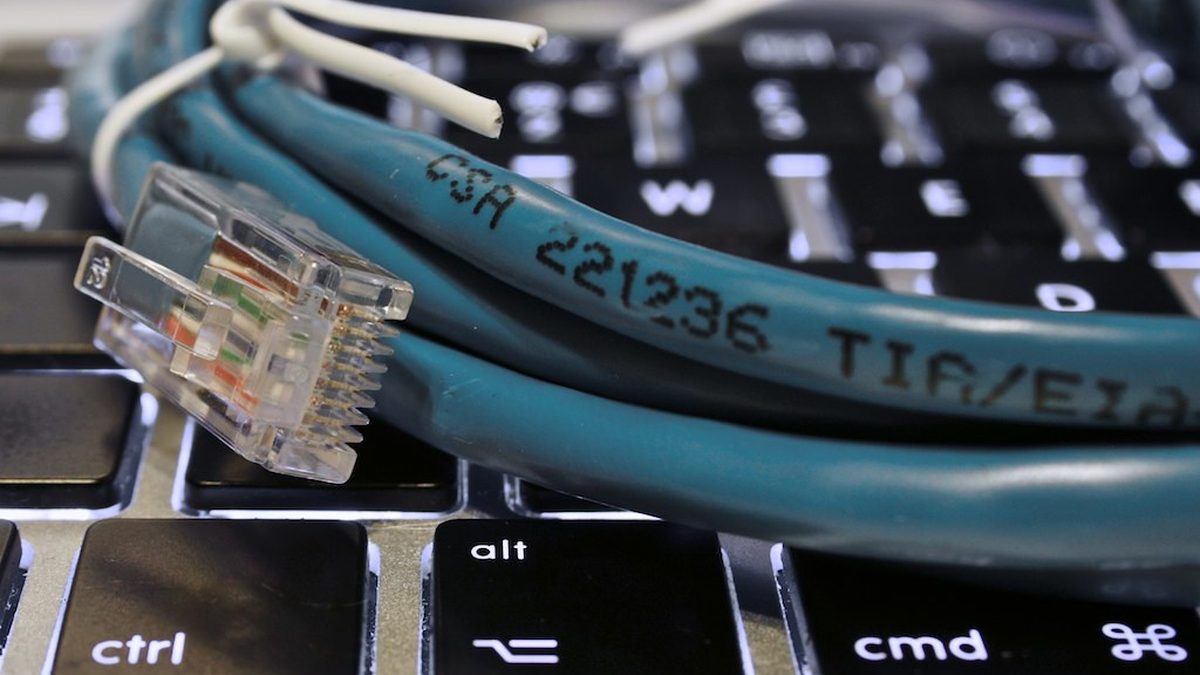

插在设备端口上的蓝色网线
插在设备端口上的蓝色网线

同一天的 AMD

同一天,AMD 发布了 Helion 机架方案,明确面向「代理式人工智能计算负载」。

思路和微软不太一样:它基于 OCP 设计规范和自家 Helios 平台的开放理念,让客户灵活组合 CPU 和 GPU 计算资源。其中基于第六代 EPYC 处理器的纯 CPU 版本,可扩展至 32768 核心。AMD 计划把这套规范贡献给 OCP,供社区进一步开发和采用,机架预计 2026 年 11 月正式推出。

一个自己造芯,一个开放共建,路线不同。

【个人看法】但两家都在往「整机架、整集群」的方向走。单卖一颗芯片就能吃下市场的时代,正在过去。

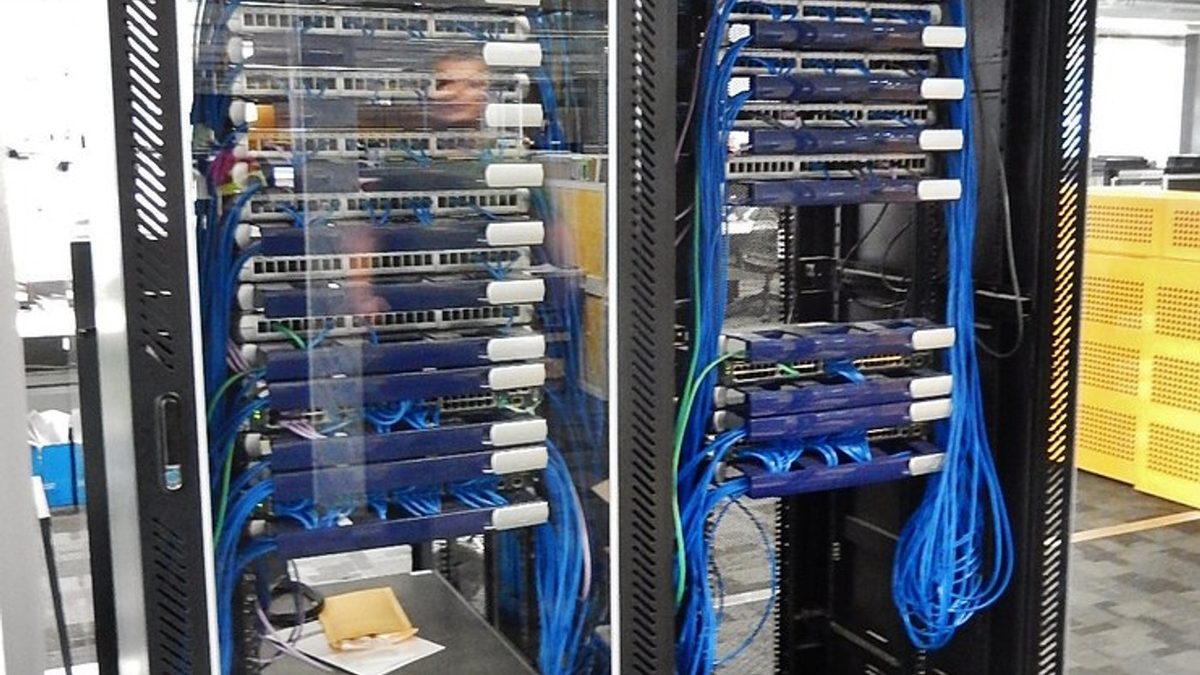

并排的两台带玻璃门的服务器机柜
并排的两台带玻璃门的服务器机柜

一条必须说清的边界

【暂无相关资料】这两款产品都还没到落地阶段。Maia 300 计划 2027 年部署,Helion 计划 2026 年 11 月推出。它们的实际性能、能效表现、稳定性,目前都只有厂商公布的数据,没有第三方实测。

所以上面这些参数,只能当「官方口径」看,不能当「实测结论」用。

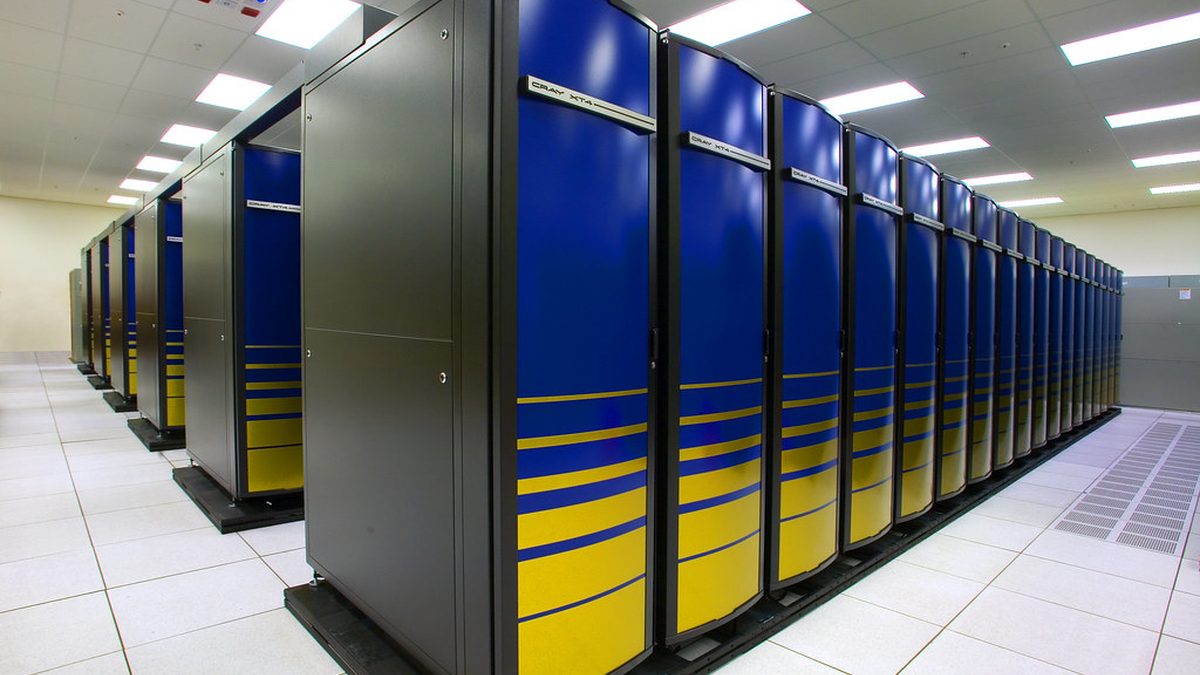

机房走廊里成排的机柜
机房走廊里成排的机柜

写在最后

AI 往后走,越来越不是单点技术的比拼。芯片怎么设计、内存怎么配、上万颗怎么连、用谁的互联标准,这些「基础设施」层面的选择,正在决定谁能把算力真正用起来。

微软和 AMD 今天的动作,都是这盘大棋里的落子。

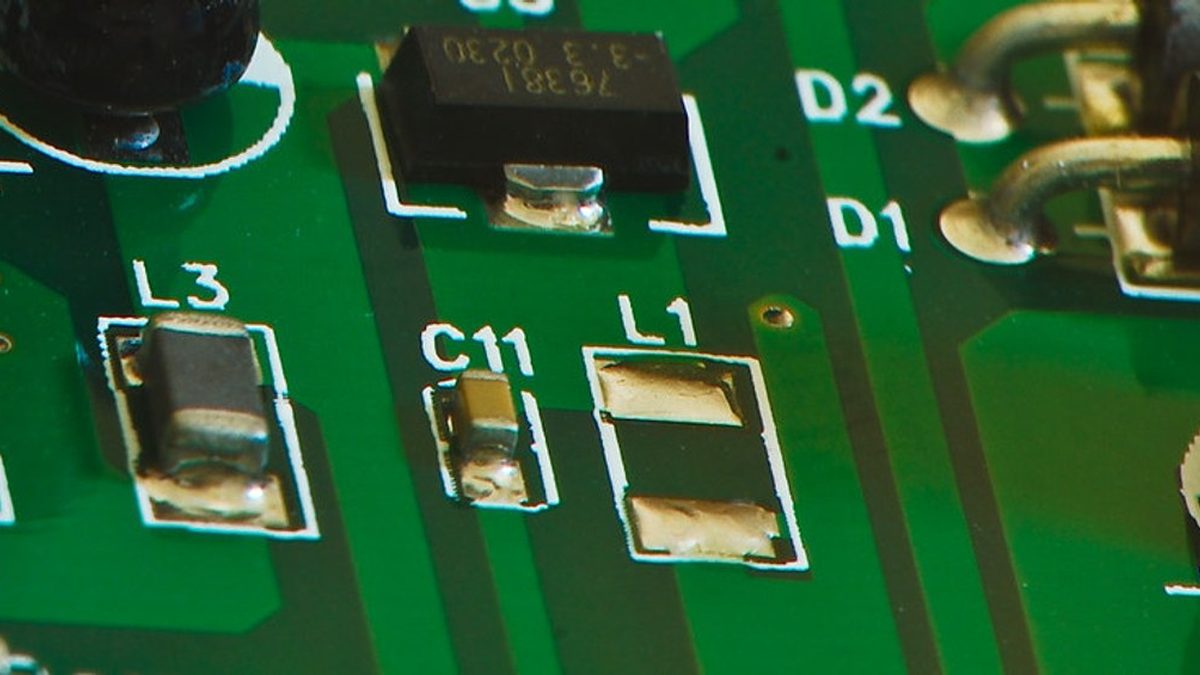

电路板上密布的贴片元件
电路板上密布的贴片元件
你觉得未来几年,更吃香的会是「造芯片的」,还是「把芯片连起来的」?
